Doxygenで生成されるdotファイルの種類

dot言語 doxygen

doxygenを実行すると、htmlディレクトリの下にdotファイルが複数生成される。シェルスクリプト弱者なので

import glob
dotfiles = glob.glob('*.dot')

としてdotファイル名のリストを得て、ソートしたりなどして分類した。

  • XX_YY_cgraph.dot: 呼び出し、XX_YY_icgraph.dot: 呼び出され
    cgraph
    f:id:kuyata:20160810165629p:plain
    icgraph
    f:id:kuyata:20160810165750p:plain
  • XX_YY__incl.dot: include
    f:id:kuyata:20160810172130p:plain
  • dir_YY_dep.dot: フォルダの依存関係
    f:id:kuyata:20160810172428p:plain
  • inherit_graph_(整数).dot: クラスの継承
    f:id:kuyata:20160810171422p:plain

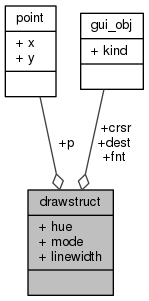

  • XX__coll__graph.dot: 構造体の関係
    f:id:kuyata:20160810170423p:plainf:id:kuyata:20160810171605p:plainf:id:kuyata:20160810171422p:plain
  • graph_legend.dot: (恐らく)凡例 f:id:kuyata:20160810170121p:plain
  • interfaceELThread__inherit__graph.dot: MacOSX用の何か
