ジュリア集合をプロットしてみる

ジュリア集合

$z, c \in \mathbf{C}$に対して、漸化式$z_{n+1} = z_{n}^{2} + c$を考える。この漸化式に任意の$z_{0}$を代入して計算していくと発散するものと有界なものに分かれる。有界なものの集合を$K_{c}$、$K_{c}$の境界$\partial K_{c}$を$J_{c}$とする。この境界$J_{c}$がジュリア集合である。(2019/2/18 追記: $z_{0} = 0$のものをマンデルブロ集合という)

プロット

ジュリア集合を具体的に計算するのは難しいので(多分不可能)、格子点について漸化式を計算して一定の回数以内に発散すると確定しなかったものをプロットすることにする。こうすればジュリア集合とその内部をプロットすることになる。$|z_{0}| > 2 \max(|c|, 1)$で発散するのが明らか(2019/2/18 なぜそう思ったのか思い出せないので参考文献を追記)なのでこれを条件とする。

size <- 1000
x <- y <- seq(-2, 2, length=size)
z <- outer(x, y, function(a, b){a + b * 1i})

for (c in c(0.285 + 0.01i, -0.618 + 0.0i, -0.8 + 0.156i)) {
    julia <- matrix(rep(1, size ^ 2), nc=size)
    tmp <- z
    for (i in 1:100) {
        tmp <- tmp ^ 2 + c
        julia[which(Mod(tmp) > 2)] <- 0
        tmp[which(Mod(tmp) > 2)] <- NaN
    }

    plot(z[which(julia == 1)], pch=20, xlab='', ylab='', main=as.character(c), col="blue")
}

f:id:kuyata:20140801145750p:plain

f:id:kuyata:20140801145804p:plain

f:id:kuyata:20140803183007p:plain

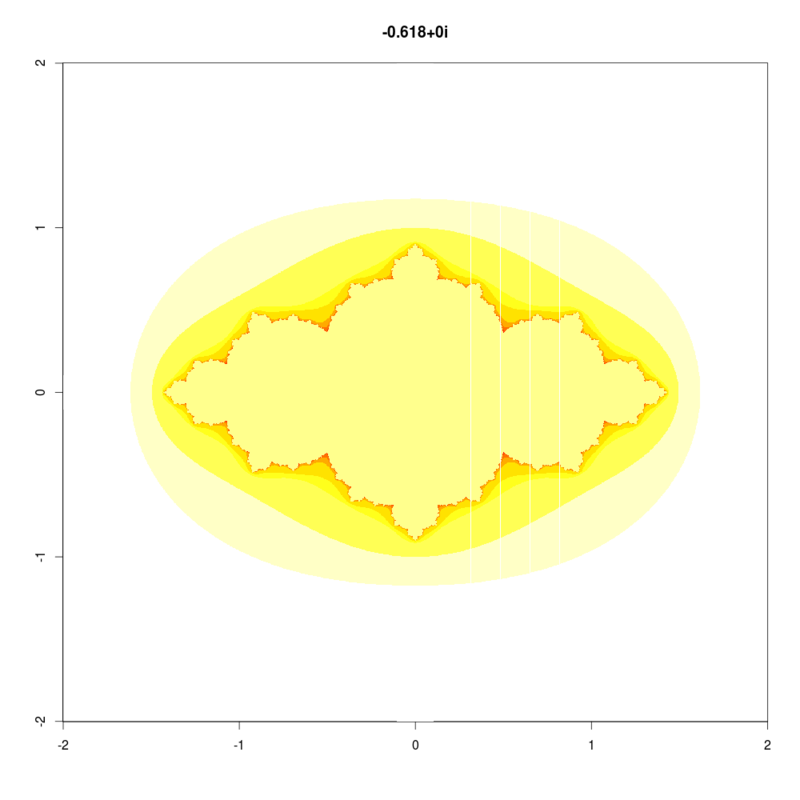

以前contourプロットもやったので何回目に発散したかもプロットしてみる。

size <- 1500
x <- y <- seq(-2, 2, length=size)
z <- outer(x, y, function(a, b){a + b * 1i})

for (c in c(0.285 + 0.01i, -0.618 + 0.0i, -0.8 + 0.156i)) {
    julia <- matrix(rep(1, size ^ 2), nc=size)
    tmp <- z
    for (i in 1:500) {
        julia[which(Mod(tmp) > 2)] <- log(i - 1)
        tmp[which(Mod(tmp) > 2)] <- NaN
        tmp <- tmp ^ 2 + c
    }

    image(x, y, julia, xlab='', ylab='', col=colorRampPalette(c("white", "yellow", "red"), space = "rgb")(10), main=as.character(c))
}

f:id:kuyata:20140803182804p:plain

f:id:kuyata:20140803182822p:plain

f:id:kuyata:20140803182826p:plain

追記
